Pto ہائبرڈ پاور سسٹم

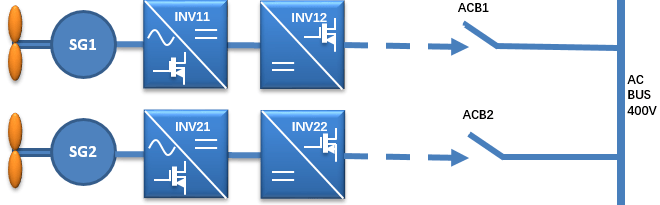

پاور ٹیک آف (PTO) سے مراد جہاز کے پاور گرڈ کو بجلی فراہم کرنے کے لیے شافٹ جنریٹر سے پاور حاصل کرنے کا طریقہ ہے، یعنی پاور جنریشن موڈ۔ یہ شافٹ جنریٹر کا بنیادی کام کرنے والا موڈ ہے۔ PTO موڈ کا سسٹم سٹرکچر ڈایاگرام حسب ذیل ہے (عام جہاز "ہائبرڈ پاور" سسٹم سٹرکچر ڈایاگرام کا حصہ):
مرکزی انجن ایک مربوط گیئر باکس کے ذریعے مربوط مستقل مقناطیس موٹر چلاتا ہے۔ موٹر پاور جنریشن موڈ میں کام کرتی ہے۔ مستقل مقناطیس موٹر ڈرائیورز INV11 اور INV21 بالترتیب SG1 اور SG2 کے پاور جنریشن ٹارک کو کنٹرول کرنے، بس وولٹیج کو کنٹرول کرنے کے لیے استعمال کیے جاتے ہیں، اور پھر DC بس وولٹیج کو انورٹر کنورٹرز INV12 کے ذریعے پورے جہاز کے لیے تھری فیز AC پاور میں تبدیل کیا جاتا ہے۔ اور INV22۔ انورٹر پاور سپلائی کی آؤٹ پٹ فریکوئنسی مستقل ہے، وولٹیج مستقل ہے، اور ہارمونکس 5% سے کم ہیں، جو جہاز کی بجلی کی فراہمی کے لیے درجہ بندی سوسائٹی کی "خصوصیات" کی ضروریات کو پوری طرح پورا کرتا ہے۔ جب جہاز "لانچ اور سیلنگ" ہوتا ہے، تو مین انجن کی بقایا طاقت بڑی ہوتی ہے، اس لیے اس ٹارک پر قابو پانے والے شافٹ جنریٹر کا استعمال مین انجن کو بیکار سے شرح شدہ رفتار تک بجلی پیدا کرنے کے قابل بنا سکتا ہے۔ اس وقت، بیٹری پیک کو شافٹ جنریٹر کے ذریعے بھی چارج کیا جا سکتا ہے۔ جب سسٹم پی ٹی آئی موڈ میں کام کرتا ہے، تو توانائی کی بچت کے مقصد کو حاصل کرنے کے لیے توانائی فراہم کرنے کے لیے بیٹری کو خارج کیا جا سکتا ہے۔
پاور لیول: 30KW - 630KW، متوازی اور پاور ماڈیولز سے زیادہ پاور حاصل کی جا سکتی ہے
ان پٹ وولٹیج: 380VAC پاور سسٹم: 500 - 750VDC
690VAC پاور سسٹم: 950 - 1100VDC
آؤٹ پٹ وولٹیج: تھری فیز 380VAC
تین فیز 690VAC
آؤٹ پٹ فریکوئنسی: 0 - 500HZ; عوامی گرڈ کنکشن (50/60HZ)
کنٹرول موڈ: براہ راست ٹارک کنٹرول
عارضی وولٹیج ریگولیشن: +15% - -10%
مستحکم وولٹیج ریگولیشن: ±1%
وولٹیج کا اتار چڑھاؤ: 1%
مستحکم ریاست تعدد ریگولیشن: ±1%
عارضی تعدد ریگولیشن: تقریبا 5٪
تعدد میں اتار چڑھاو: تقریباً 1%
فالٹ پروٹیکشن: اوور وولٹیج، انڈر وولٹیج، اوور ہیٹنگ، اوور کرنٹ، اوورلوڈ، شارٹ سرکٹ
کام کرنے کا درجہ حرارت: -40 - +70 ڈگری، 40 ڈگری سے زیادہ ہونے پر ڈیریٹڈ
کولنگ کا طریقہ: ایئر کولنگ، مائع کولنگ اختیاری
تیز رفتار بس کنٹرول: MODBUS؛ CANopen، اختیاری EtherCAT؛ ProfiNET
